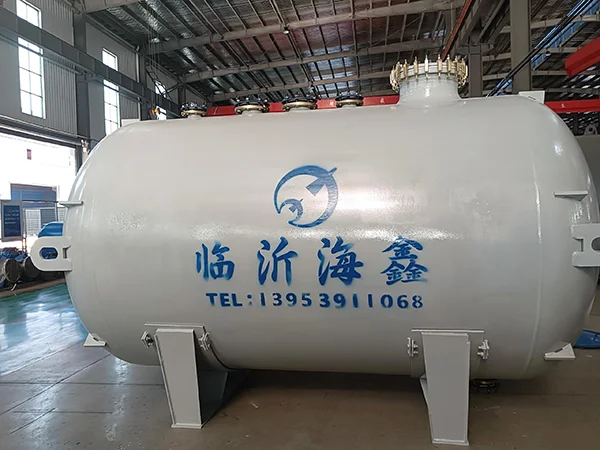

Tanque horizontal de almacenamiento con revestimiento de vidrio
Soluciones personalizadas para equipos con revestimiento de vidrio
  • Materiales de acero conforme a norma ASTM incluye acero al carbono, acero aleado y acero inoxidable
  • Esmaltes con formulación optimizada ofrecen alta resistencia a la corrosión, temperaturas elevadas, ácidos y álcalis
  • Proceso de fabricación de alta precisión aplicación por pulverización en frío y cocción controlada en curva para garantizar un espesor y densidad homogéneos del esmalte
Tanque horizontal de almacenamiento con revestimiento de vidrio
  • Tanque horizontal de almacenamiento con revestimiento de vidrio
  • Tanque horizontal de almacenamiento con revestimiento de vidrio
  • Tanque horizontal de almacenamiento con revestimiento de vidrio

Tanque horizontal de almacenamiento con revestimiento de vidrio

Diseñado para el almacenamiento seguro de sustancias industriales, el tanque horizontal revestido de vidrio está disponible en capacidades de W1000L a W40000L y cumple con las normas ASME y PED para recipientes a presión. Es ampliamente utilizado en sectores como el químico, farmacéutico, alimentario y agroquímico.

Solicite una cotización →

Su diseño con soportes tipo silla de montar garantiza una estructura estable, un centro de gravedad bajo y una instalación segura, siendo ideal para ubicaciones con limitaciones de altura.

Características
  • Revestimiento vitrificado de alta calidad
    El espesor del esmalte se mantiene entre 0.8 y 2 mm, ofreciendo una superficie resistente y homogénea. El recubrimiento es verificado mediante ensayo de chispa de 20 kV, asegurando la ausencia de defectos.
  • Uso en aplicaciones químicas y sanitarias
    Adecuado para el almacenamiento de sustancias altamente corrosivas, como ácidos, álcalis y solventes orgánicos, además de productos que requieren condiciones de alta higiene.
  • Opciones de diseño versátiles
    El tanque puede configurarse con sistemas de calefacción, aislamiento o camisa de media tubería, así como componentes adicionales como visor de nivel, salida inferior y puntos de izaje.
Especificaciones técnicas
Especificaciones técnicas
Capacidad nominal
(L) 		 Dimensiones principales Diámetro nominal de la boquilla (DN)
Diámetro nominal (DN)  Altura parcial (H1)  Altura parcial (H2)  Altura total  Longitud parcial (L1)  Longitud parcial (L2)  Longitud parcial (L3)  Longitud total  K A M a b c d n e1-e2
1000 1000 700 712 1290 760 220 1200 1966 600 760 400 80 80 80 - - 65
2000 1200 850 812 1480 870 300 1500 2370 720 880 500 80 80 80 80 - 65
3000 1450 1100 989 1795 760 370 1500 2600 900 1060 600 100 80 80 80 80 65
4000 1450 1100 989 1800 1430 370 2170 3223 900 1060 600 100 80 80 80 80 65
5000 1600 1200 1066 1950 1340 400 2140 3343 960 1120 600 100 80 80 80 80 65
6300 1750 1230 1141 2100 1420 390 2200 3397 1120 1280 600 100 80 80 80 80 65
8000 1900 1350 1218 2250 1580 440 2460 3734 1200 1360 600 100 80 80 80 80 65
10000 2000 1400 1270 2360 1840 460 2810 4136 1260 1420 600 150 150 150 150 150 65
12500 2000 1400 1270 2360 2550 500 3600 4926 1260 1420 600 150 150 150 150 150 125
16000 2200 1540 1370 2560 2670 500 3720 5176 1380 1580 600 150 150 150 150 150 125
20000 2400 1680 1472 2770 2770 550 3920 5478 1520 1720 600 150 150 150 150 150 125
25000 2800 1960 1674 3170 2220 600 3470 5230 1800 2040 600 150 150 150 150 150 150
30000 3000 2100 1776 3370 2190 630 3500 5362 1940 2180 600 150 150 150 150 150 150
40000 3200 2240 1878 3820 3020 650 4320 6287 2100 2340 600 150 200 150 150 200 150
