Soporte para agitador
Los soportes para agitadores garantizan la estabilidad y el correcto funcionamiento del sistema de accionamiento del reactor. Disponibles en diversas configuraciones, ofrecen soporte seguro para el eje, mantenimiento sencillo y compatibilidad con diferentes requisitos de proceso.
Se caracteriza por una unión roscada entre el eje del agitador y la estructura de soporte. La ausencia de un mecanismo pivotante permite una construcción sencilla, aunque puede generar mayores movimientos oscilatorios del agitador durante el funcionamiento. Es una solución muy utilizada en reactores recubiertos de vidrio de hasta 1000 L.

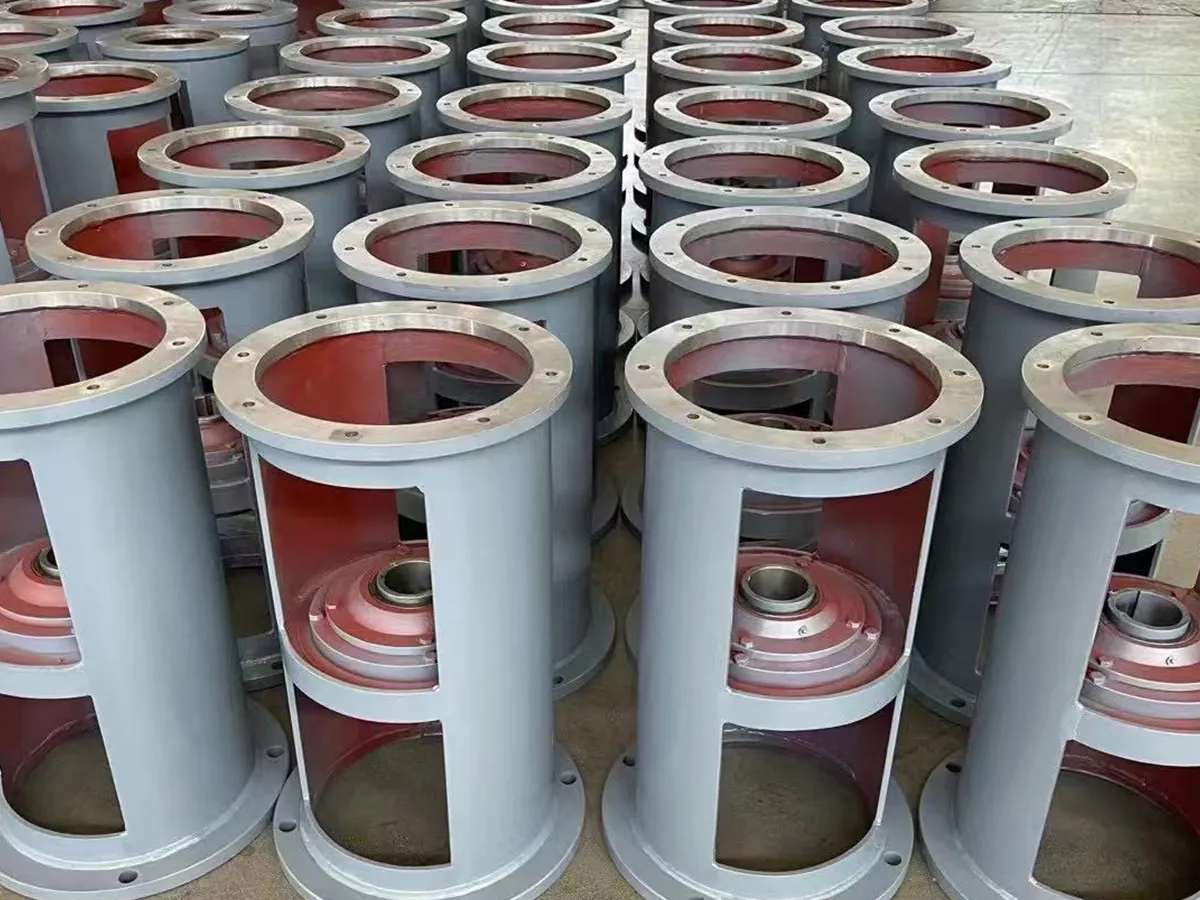

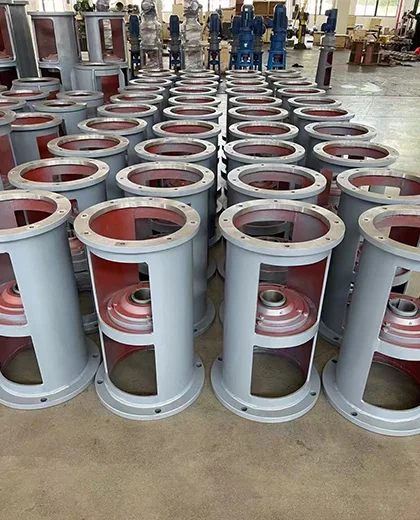

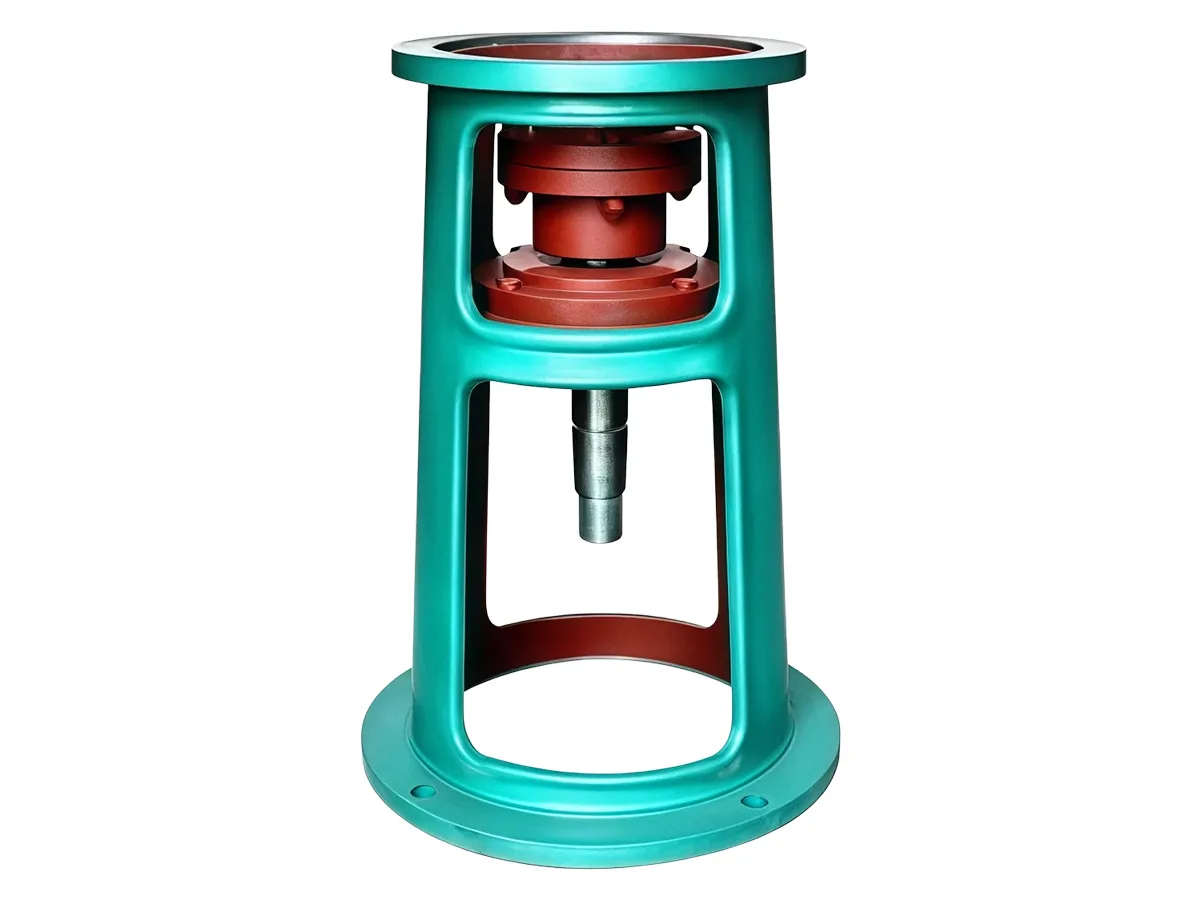

Diseñados para mejorar la estabilidad y el soporte del sistema de agitación, los soportes tipo DJ y LDJ incorporan una caja de rodamientos que reduce las cargas sobre el eje y controla su movimiento durante la operación.
Su diseño de pivote único proporciona una solución confiable para reactores revestidos de vidrio de hasta 12 500 litros. La versión DJ es compatible con sellos simples, mientras que la versión LDJ está optimizada para sellos mecánicos dobles.

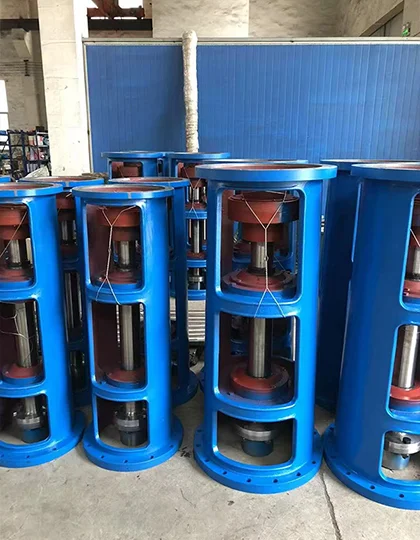

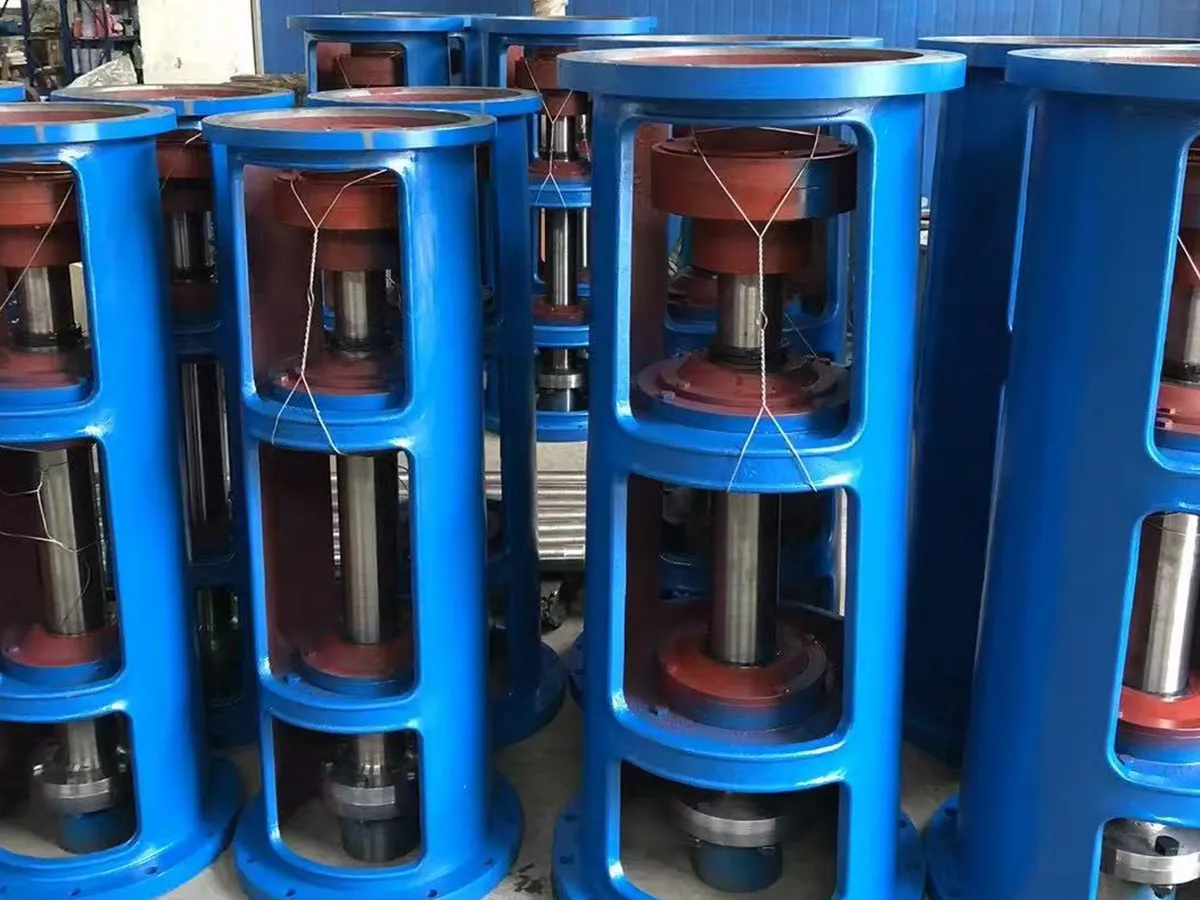

Esta serie de soportes incorpora dos conjuntos de rodamientos para proporcionar un soporte adicional al eje agitador y mejorar la estabilidad operativa. El diseño de doble apoyo reduce las cargas dinámicas sobre el sistema y favorece un funcionamiento más uniforme.
Los modelos SJ y LSJ se diferencian por el tipo de sello mecánico utilizado: simple para el SJ y doble para el LSJ. Estas configuraciones se recomiendan para reactores revestidos de vidrio con capacidades de 12 500 litros o más.

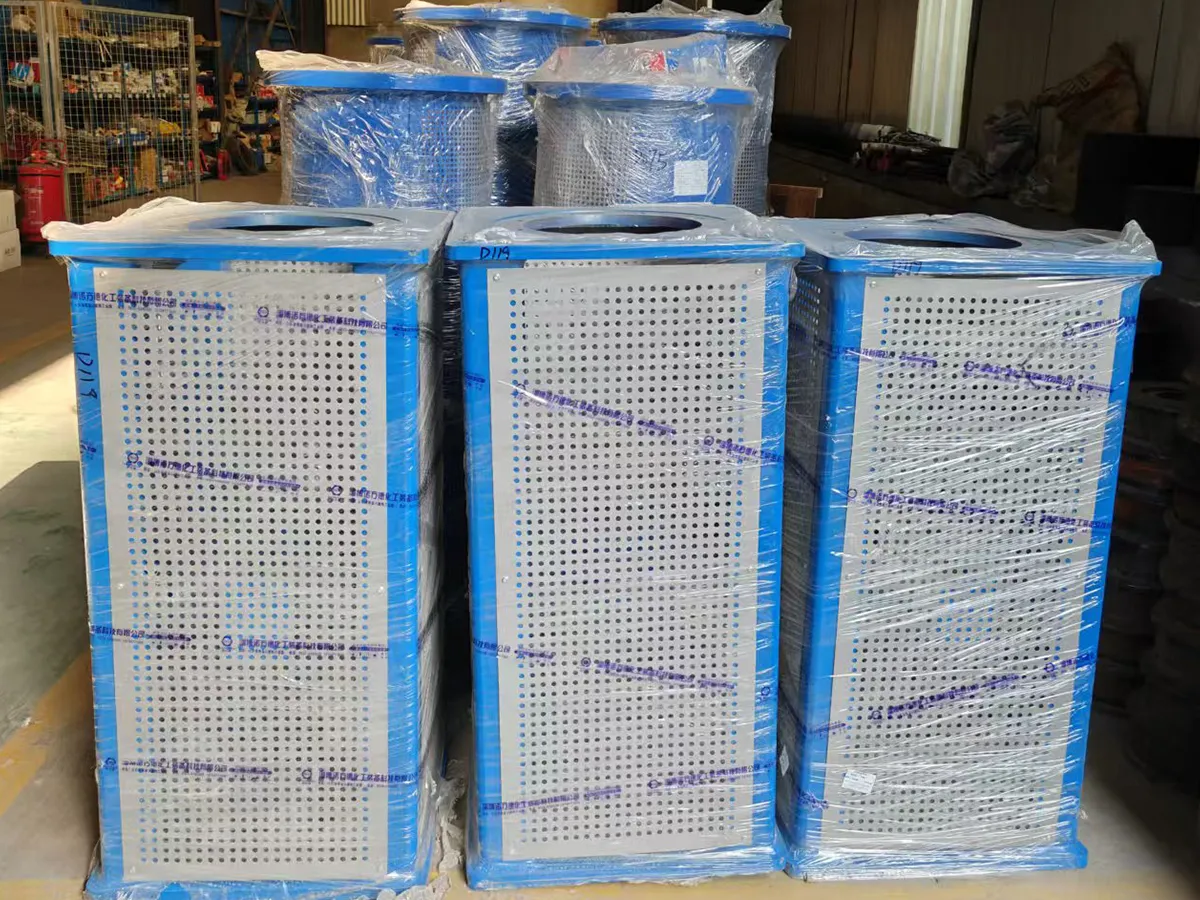

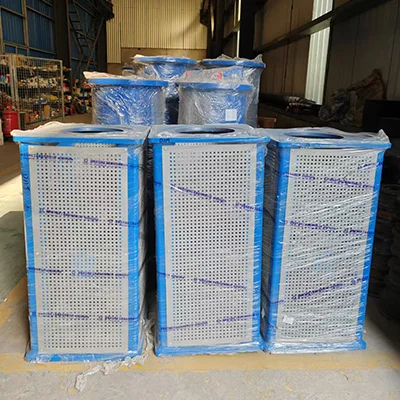

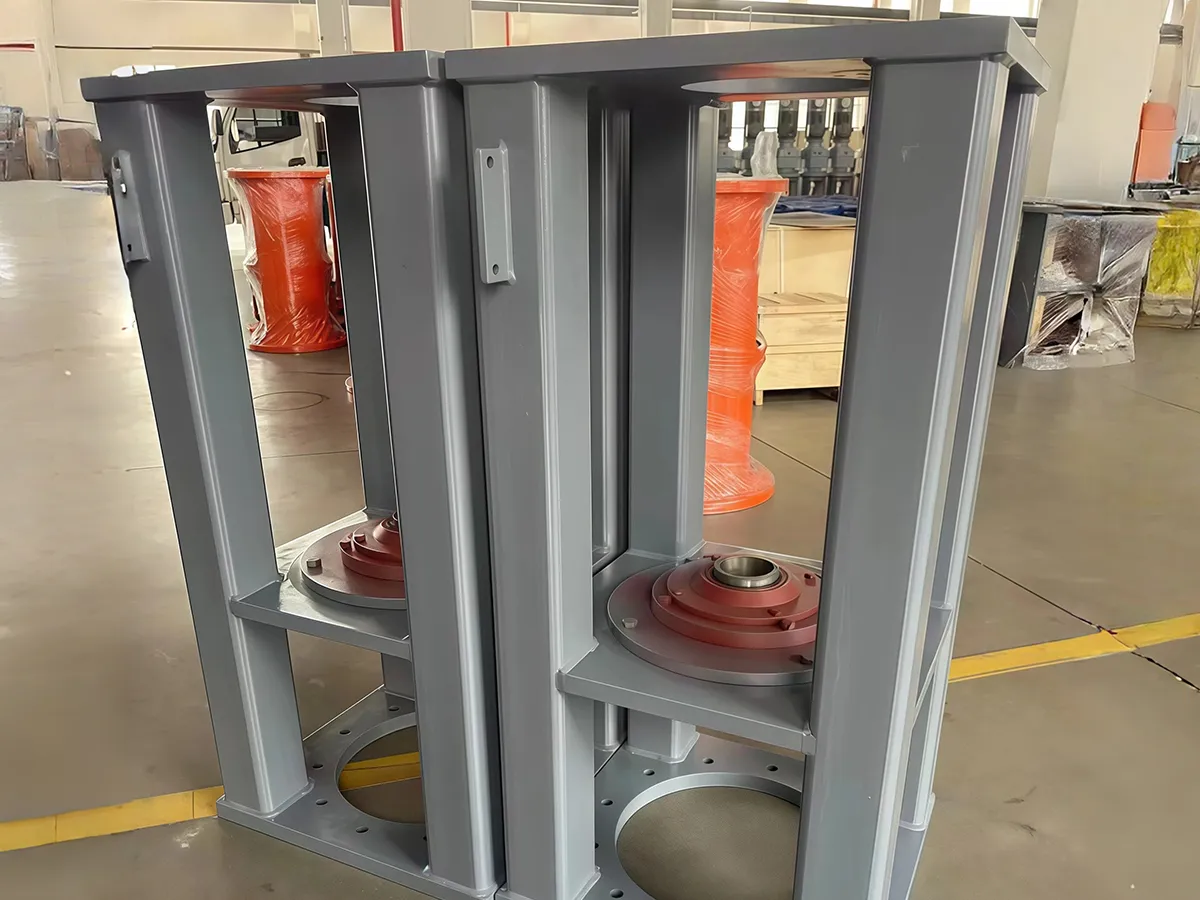

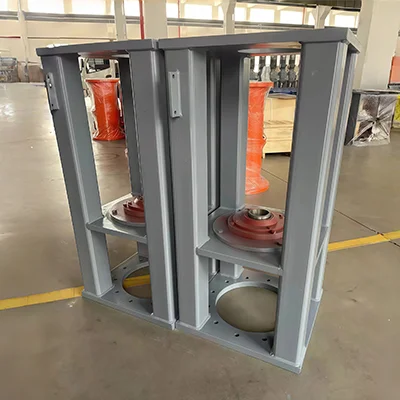

Diseñado para maximizar la accesibilidad y simplificar el mantenimiento, el soporte de cuatro columnas ofrece una estructura abierta que facilita la inspección y sustitución de componentes críticos. Su diseño permite intervenir el sello mecánico sin desmontar el conjunto de accionamiento, reduciendo tiempos de inactividad y costos operativos.
Disponible en versiones con y sin puntos de apoyo, puede adaptarse a diferentes configuraciones de reactor y requisitos mecánicos.
Versión con puntos de apoyoUutiliza un acoplamiento rígido para conectar directamente el agitador al reductor, proporcionando una transmisión estable del torque.
Versión sin puntos de apoyoIncorpora un acoplamiento extendido de diseño especial, donde las cargas del agitador son soportadas por el reductor, simplificando la estructura general del sistema.
